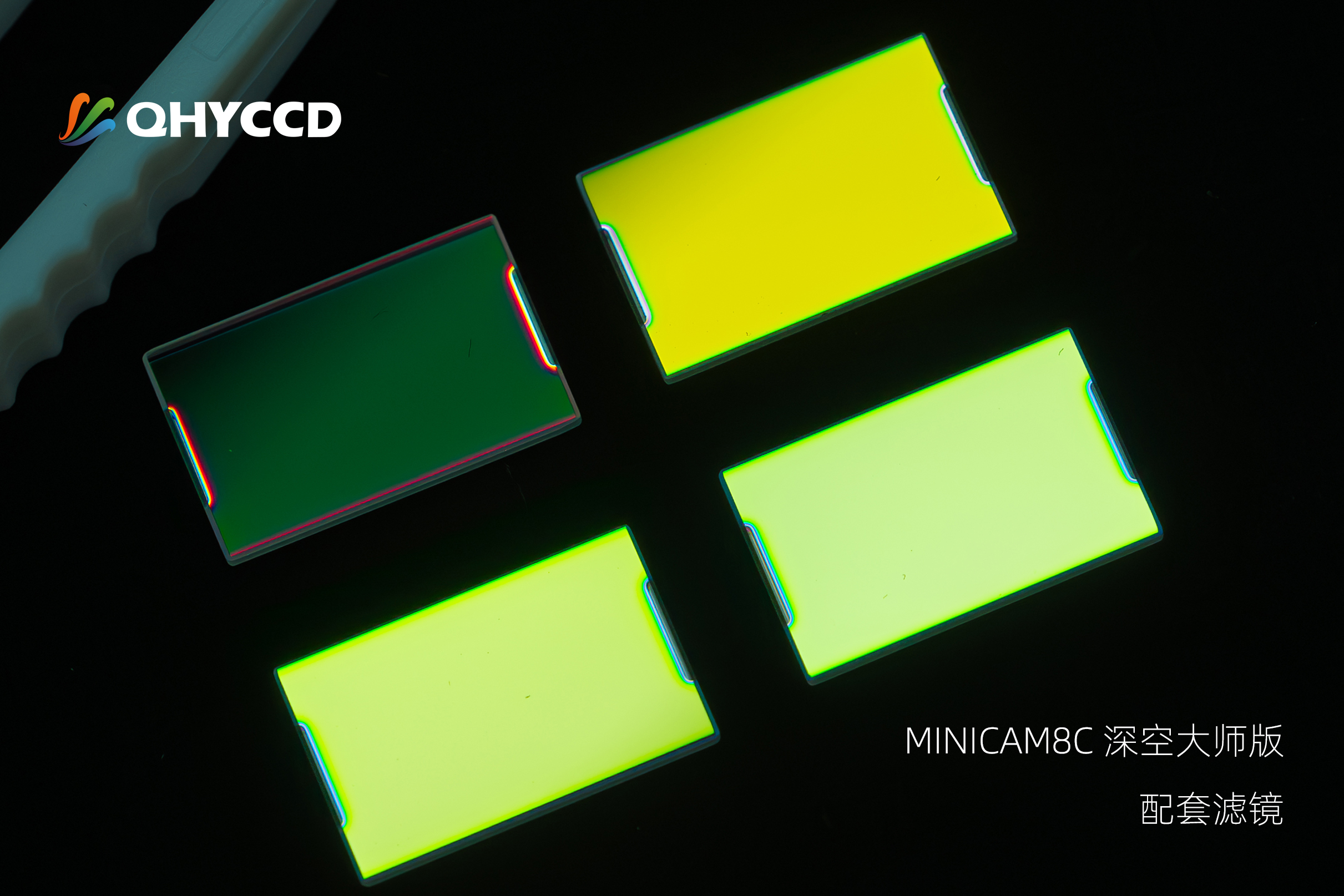

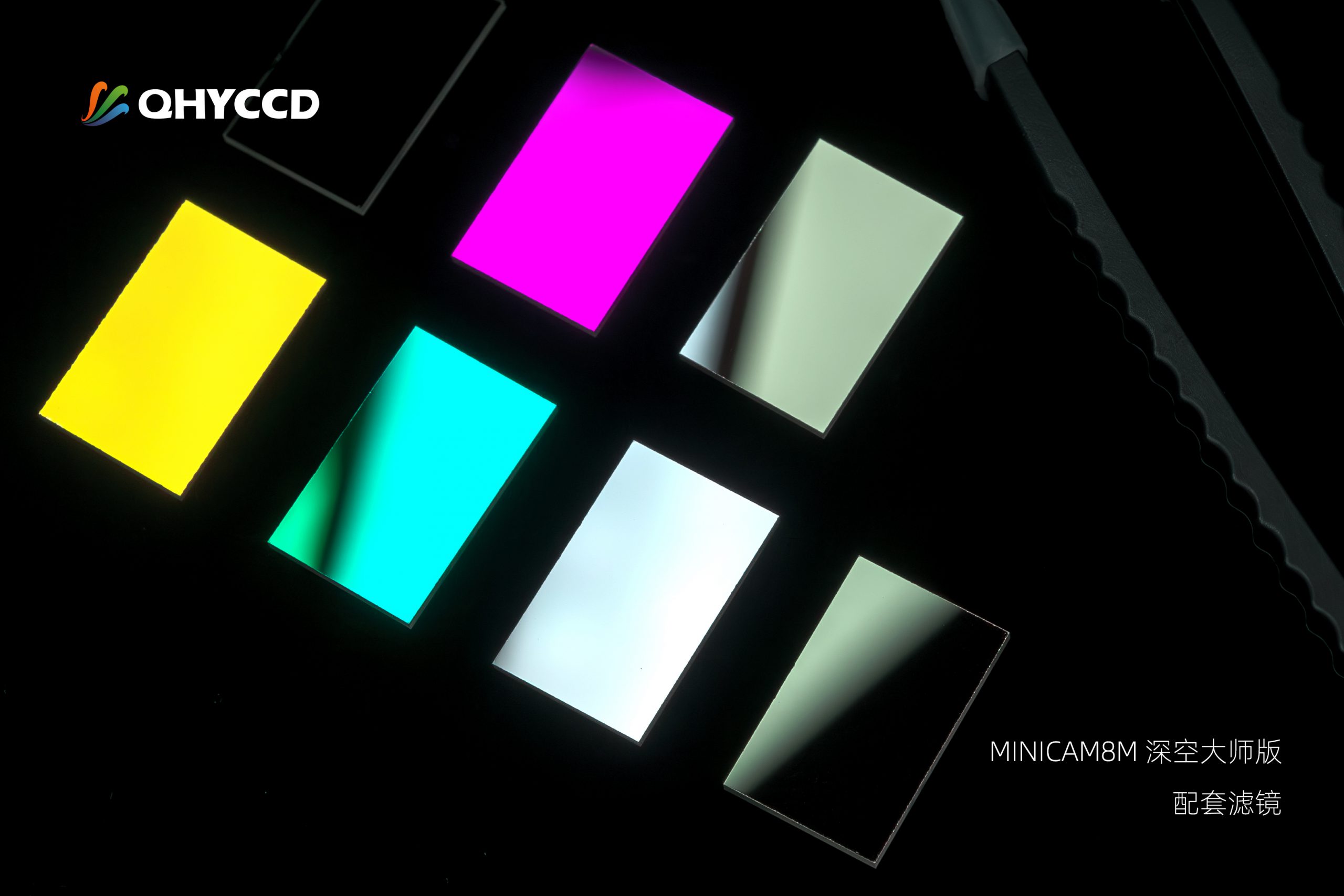

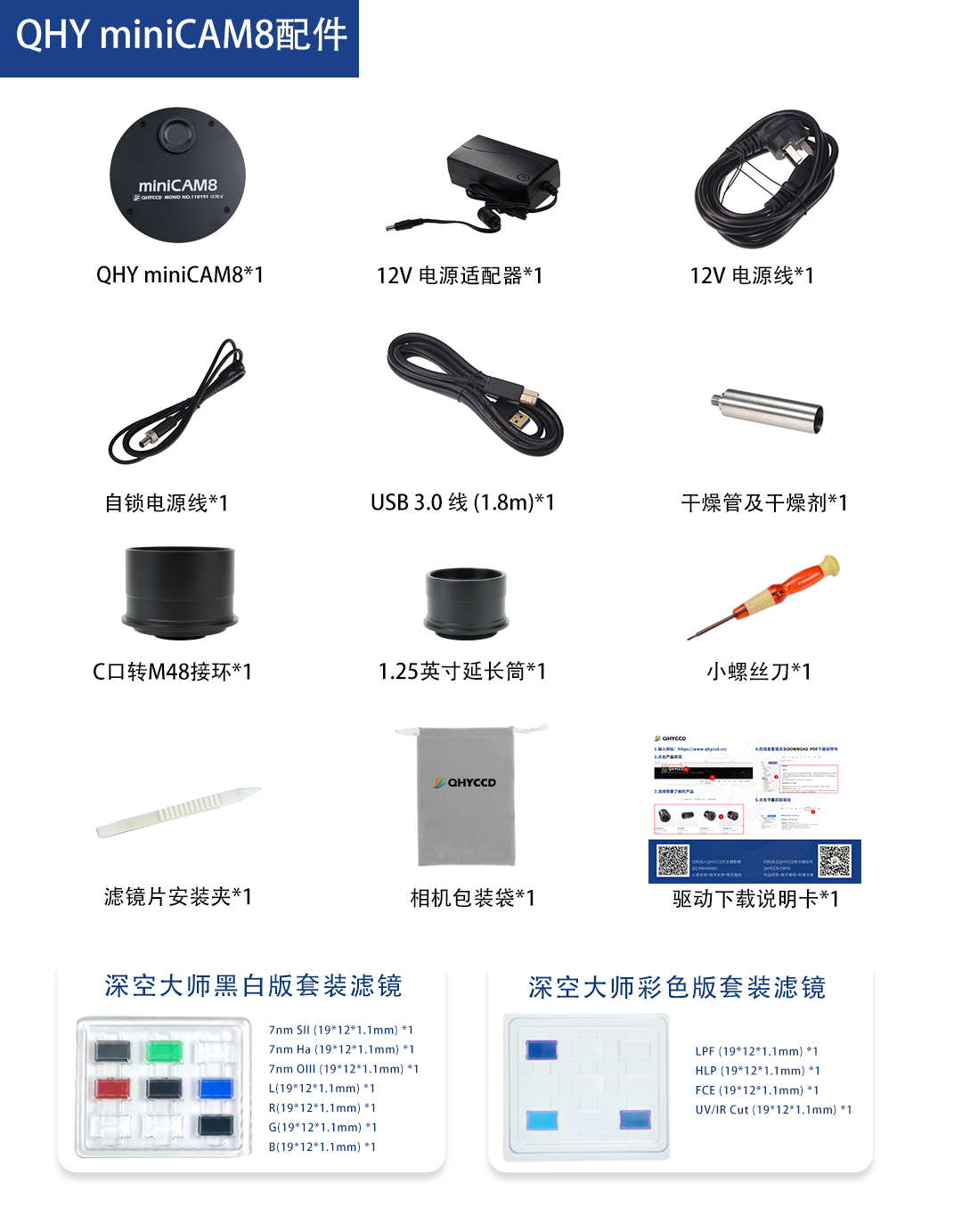

QHY miniCAM8

注意：miniCAM8推荐使用20240409之后的驱动版本 。



安装控制软件及All-IN-ONE固件包

ALL-IN-ONE整合驱动包可应用于大部分QHY设备，包括制冷CMOS相机、A系列CCD相机、行星导星相机、滤镜轮等。

注意：ALL-IN-ONE不包括电子极轴镜以及老型号CCD相机的固件！请在下方的单独链接里下载它们的文件。

ALL-IN-ONE包下载地址：https://www.qhyccd.cn/download/

ALL-IN-ONE包安装教程视频：https://www.bilibili.com/video/BV11r4y1u7d8

稳定版和BETA版本的选择：稳定版版本相对于beta 版本要旧一些，因版本更迭进度问题可能不支持新推出的产品，但更为稳定，建议新用户选择该版本；beta版本为当前开发的最新版本，通常会优先新增对新产品的支持，多一些试验性质及新功能，建议使用新产品及有一定使用经验的用户选择beta版本。

在正式安装All-in-one包之前，需要下载并安装第三方拍摄软件或平台。由于All-in-one包的大多数内容都是对第三方软件进行支持的插件，因此请务必先下载并安装好自己所需要的拍摄软件，再进行All-in-one包的安装，否则程序会报错。

ALL-IN-ONE包的内容包括：



Drivers：相机运行的必需驱动，必须安装；



BroadCast WDM：广播驱动，配合Sharpcap，用于给OBS等直播软件提供直播讯号，如有直播需求的用户需要安装；



EZCAP：QHYCCD自研的相机控制及管理软件。通常推荐安装64位版本；



ASCOM Driver：需要根据您安装的ASCOM平台版本进行安装。（目前ASCOM最新版本是6.5）



ASCOM Driver CFW/CFW（RS232）：两个驱动分别对应了USB控制滤镜轮和相机串口控制滤镜轮两种方式，建议拥有滤镜轮的用户两种驱动都勾选安装；



CP210x-VCP：串口驱动，有些电脑自带该驱动；没有自带此驱动的电脑在控制滤镜轮时可能会报错，建议选择性勾选安装；



各种软件的SDK（插件）：根据您使用的软件类型，勾选对应软件的SDK即可。注意确认您所安装的软件是32位还是64位的，要根据对应版本选择SDK；



SharpCap：第三方软件，选择32位或64位安装。该安装途径已经过SharpCap官方授权，可放心使用。



QT Lib： 是保障64位软件能在部分兼容性较差的电脑上正常运行的插件，可选择性安装。



安装驱动过程中，不要让相机连接电脑！！等全部安装好后，再连接电脑。



选择安装位置：不论是第三方软件还是驱动的安装，如果设备空间允许的话，强烈建议使用默认安装位置，不要任意更改！软件默认的安装位置进行安装的话，All-in-one程序会在接下来自动将SDK安装至软件根目录；如果改变了安装位置，接下来您可能需要手动定位软件的根目录。



在全部内容安装完毕后会弹出两个文件夹分别是ASCOM驱动备份文件和SDK的备份文件目录，请记住它们所在的位置，方便以后使用。



ALL-IN-ONE安装流程结束后，再将相机连接电脑。

首先给制冷相机接入12V电源（如果是行星导星相机则无需电源），然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源。如果在软件内能够正常识别并工作，即说明软件驱动安装成功。

注意：制冷相机的输入电压不能低于11.5V否则不能正常运行。同时也不要高于13V。



此处仅提供各软件的连接方式及基础功能说明，关于软件的详细功能请参考各软件的使用说明。

注意：对于传感器尺寸较大的相机，如QHY600等全画幅以上的相机，请尽可能使用64位版本的软件。

使用SharpCap

注：在SharpCap4.0 （3.2BETA）中，已经新增了中文版本。该版本由QHYCCD进行主要汉化及校对工作，欢迎大家使用，并欢迎大家提供反馈意见。在下方我们依然按照3.1英文版进行说明

开启SharpCap。点击菜单栏中的摄像头，然后在选中相机。如果前面所提及的软件和驱动都安装成功，那么视频图像就会自动出现，同时也可以在软件的左下角看到帧率，如下图所示。

界面主要功能介绍：

Capture Profiles：预设管理。SharpCap软件重启后默认设置重置。如果经常使用一个或者多个参数配置，可以在调整好下方参数后点击保存，在再次打开软件前便可直接调用该预设。

Exposure：设置曝光时长。勾选LX mode后可以把单帧曝光时长调至更长。

Gain：相当于普通数码相机的iso。数值越大，感光度越高。

Frame Rate Limit：限制最大帧率，默认不设限，可自行调节。

Offset：偏置调节。当对相机进行完全遮光后，可能会发现图像并不是真的全黑。可以通过调整偏置（offset）来获得一个更好的暗场。可以通过打开直方图（histogram）来确认这一点。

USB Traffic：控制数据传输速率（帧率）。当数值为0时，相机达到最大帧率。

Enable Broadcast Mode：开启广播驱动，具体使用方法可参考下载界面的说明。

Read Mode：部分型号具有可以切换高低增益模式的功能。

Color Space：选择色彩空间（输出格式）。Raw8/Raw16为8位或16位的Raw格式，输出保存的视频图像为黑白（即使传感器为彩色，需要通过debayer进行色彩还原）；RGB24为非Raw格式，可直接输出彩色图像，但占用空间较大。

Capture Area：可选择使用何种分辨率进行拍摄。

Binning：使用像素合并进行拍摄。

Output Format：选择输出格式。

Debayer Priview：显色预览。当此项功能开启时，即使选择raw格式，屏幕预览区也会显示彩色图像。但此时保存出的图像仍然是黑白的，请注意。

Gamma，Brightness，Contrast：对应伽马值、亮度、对比度调整。我们建议在正常情况下不必调整这三项参数。

White Bal （R/G/B）：彩色相机白平衡校准功能。具体校准方法可以参考彩色相机页面下的对应说明。黑白相机则无需此功能。

直方图：重要的图像参考，可以用来检测白平衡是否准确、offset的设置以及图像是否过曝等。和普通数码单反的直方图原理一致，建议具有图像基础的人使用。

Thermal Controls：制冷控制。制冷相机接入12V电源后，温度控制电路就会启动，您可以通过调整下图中的设置来控制CMOS的温度。控制温度主要有两种方式，一种是调整制冷器功率（Cooler Power），一种是设置目标温度（Target Temperature）。如果您想要通过设置目标温度这种方式来直接控制CMOS的温度，可先点击“Auto”再来通过调整滑动条来设置目标温度。

Scope Controis：滤镜轮控制，选中相应轮空控制转动。（注意：需要滤镜轮转动复位后开启软件，该位置才能显示）





使用ASCOM

QHY设备可以在很多支持ASCOM平台的软件上工作。这里以MAXIMDL为例。

首先确认ASCOM平台和ASCOM驱动都已经成功安装。开启MAXIMDL，按照下图的提示来完成设置。

在拍摄前需要点击Connect；

连接软件后按照步骤开启设置制冷温度。



使用EZCAP_QT

由QHYCCD开发的软件，对于QHYCCD相机，它拥有基础的拍摄功能。

安装EZCAP_QT软件并通过USB3.0数据线将相机连接至您的电脑。启动EZCAP_QT，在Menu->Camera中点击”Connect”，如果相机是成功的连接的，EZCAP_QT软件的标题就会显示相机的固件版本以及相机的ID，如下图所示；

可在Language中切换成简体中文。

在 “相机设置” 中点击“温度控制”，设置CMOS传感器的温度。您可以开启“自动 ”来设定目标温度。比如，在此我们设置目标温度为-10C。CMOS传感器的温度将会很快下降到此温度（大约需2-3分钟）。如果您想要关闭制冷，您可以选择“停止”。如果您只想设置制冷功率而不设置温度，您可以设置功率的百分值。

使用预览窗口（preview tab）来进行预览，还可以使用对焦工具来进行对焦。然后使用拍摄窗口（Capture tab）来捕获图像。

在EZCAP_QT中有图像任务规划器，用于拍摄序列。

勾选Use，设置Bin（合并）,ExpTime(曝光时间）,Repeat(拍摄张数），CFW（滤镜轮孔位设置），Gain（序列中照片使用增益值）

点击Folder设置保存路径。（建议路径中不要包含特殊符号，路径用英文标注）

点击Start 开始序列拍摄 ，点击Force Stop关闭当前拍摄。



使用N.I.N.A

开启N.I.N.A. – Nighttime Imaging ‘N’ Astronomy。NINA软件支QHY插件直连和通过ASCOM驱动连接方式，以下说明按照QHY插件直连方式（如果选用ASCOM连接请参考上方说明）

开启制冷器设置温度。

设置曝光时间拍摄图像。



QHYCCD BroadCast WDM Camera 广播驱动说明

QHYCCD BroadCast WDM Camera 是支持具有视频广播功能QHYCCD相机的广播驱动，可以满足客户将视频图像发送到其他目标软件上的需求。

通过QHYCCD BroadCast WDM Camera广播驱动将视频图像发送到多个目标软件上。例如使用sharpcap连接具有WDM功能的相机，可以将sharpcap的显示视频图像发送到其他支持WDM的软件上进行显示，适用于视频在线广播类应用。

安装

执行AllInOne安装，勾选BroadCast WDM Camera选项。

安装过程执行结束，右键计算机找到设备管理器，查看有图像设备名称为QHYCCD BroadCast WDM Camera即为安装成功。

使用：

通常使用sharpcap连接相机作为广播端，连接相机之后需要打开Enable Live Broadcast开关进行广播。

常见的配合软件（即广播接收端）有：UFOCAPTURE、HANDYAVI、QQ视频功能等。AMcap测试效果图：

QQ视频测试效果图：

UFOCAPTURE测试效果图：

注意事项：

目前仅支持Windows系统。

目前版本暂时SDK不支持16位。

彩色图像需选用RGB24模式，否则会出现图像有网格状。

在相机的前端的侧面有干燥孔，可以配合干燥管对CMOS密封腔进行干燥。 如果CMOS腔内有潮气使得传感器玻璃结雾，您可以通过这个孔连接干燥管来进行干燥。请在干燥管中放入有效的硅胶干燥剂并确保里面有棉花以防止灰尘颗粒进入到CMOS腔内。连接方法请参考下图：

注：
1.安装干燥管时，请拆开相机前盖安装，避免密封螺钉掉落。
2.干燥前请关闭制冷。
