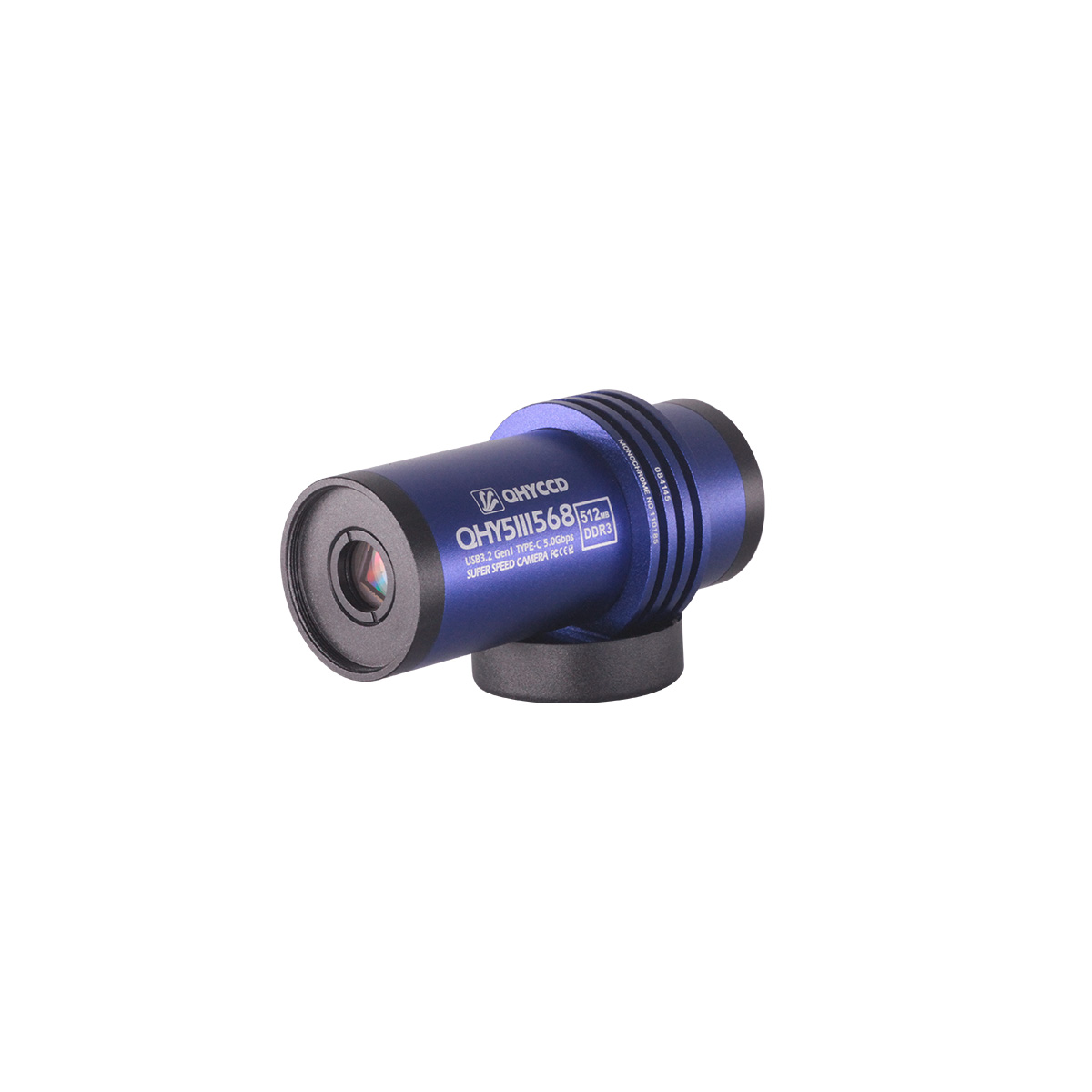

QHY5III568M/C

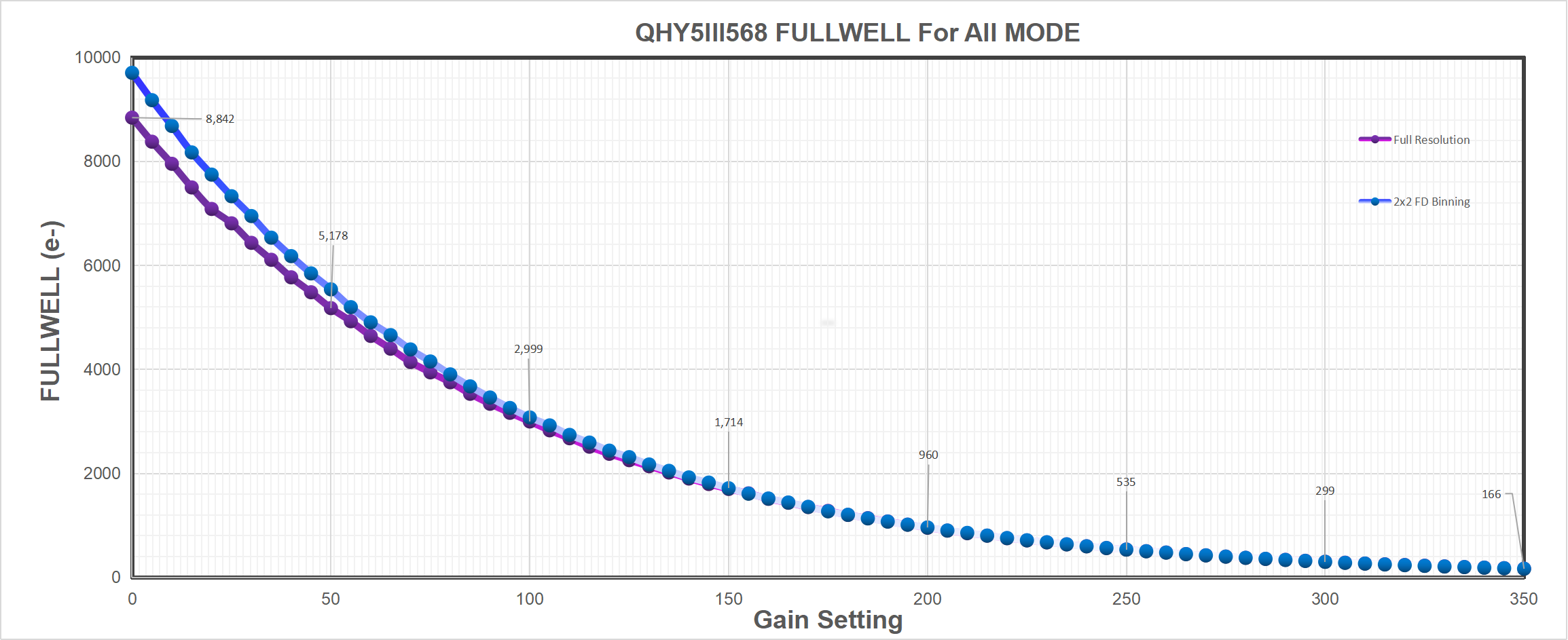

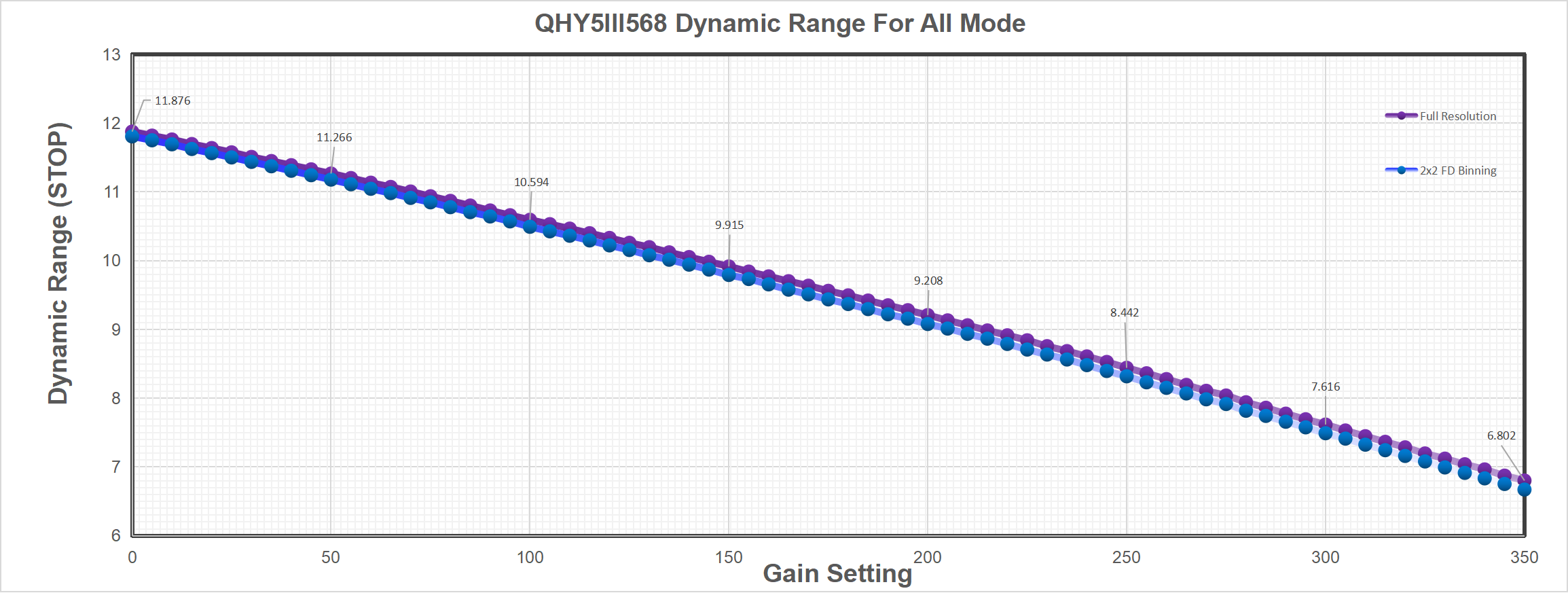

下列说明中部分内容以QHY5III462C为例，其对5III系列产品都是通用的。

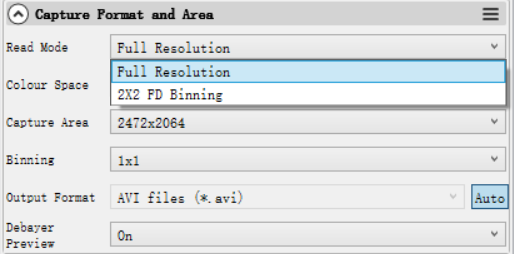

连接相机运行SHARPCAP，如果一切正常，软件打开以后就开始显示视频画面，您可以在软件右下方看到目前的帧率；如果您首先打开了软件，然后才连接相机的，可以使用菜单栏目中的 相机->扫描相机 来寻找相机，找到相机以后会显示在该菜单中（如QHY5III462C），勾选即可.

调节帧率。为了保证相机能成功运行，软件会在最低速度下启动相机，避免因为有时候帧率过高，超过电脑传输带宽而卡死。所以您现在看到的帧率是一个较低的帧率，会远低于QHYCCD网页上宣称的最高帧率。在相机正常启动以后，您可以尝试将帧率提高。方法是首先将曝光时间设置到1毫秒，（太长的曝光时间会限制住帧率），然后将“USB Traffic”的值减小，让USB带宽增高，这时候您可以看到帧率会提高。如果您的机器CPU速度足够快，例如是I7-4核电脑，那么应该是可以达到最大帧率的。但是请注意并不是所有电脑都能达到最大帧率，它与CPU的占用率，电脑的节能设置，乃至主板的性能都有一定关系。如果您发现当USB Traffic降低到一定程度，帧率不升反降，所以此时已经达到了电脑的性能瓶颈，需要，不能再提高帧率了。另外，有时候电脑的显卡性能也会对帧率产生一定影响，您可以考虑将软件的ZOOM缩放减小一些。看看是否有助于提高帧率。因为屏幕的显示会占用CPU性能，从而降低CPU获取图像的速率，从而影响帧率。

调节增益Gain。与拍摄深空不同的是，由于二者拍摄原理不同，拍摄行星时gain值无需围绕unity gain上下浮动，可根据自身需要任意调节。但要注意的是整理画面不要过亮，因为拍摄行星通常需要大量叠加，如果单张较亮，叠加之后的画面很容易过曝。

调节偏置OFFSET。您会发现当盖上镜头盖，让图像全黑的时候，图像背景仍然不是全黑。因此您需要调节OFFSET值，让图像更黑一些。一般说来，对于行星拍摄而言，图像背景设置到很黑是没有太大问题的。

另外，对于彩色相机，将OFFSET设置到一个尽可能低的值，让盖上镜头盖的图像尽可能接近0是很有必要的。因为偏置的存在有可能影响白平衡。白平衡是在红绿蓝数据上分别乘以一个系数，来补偿因为对红绿蓝感光效率不同，或者环境光中包含的红绿蓝比例不同造成的偏色。但是如果存在一个背景偏置，这个偏置也会被乘以一个系数，最终得到的比例反而不对了。 所以如果您不希望在后期做精确的色彩校准，那么就可以在前期尽可能将图像背景设置到0附近，以获得较为简单的白平衡。（对于深空而言，一定是要保留一个图像背景的，因此建议深空拍摄，不要在这里做白平衡，让RGB比例设置都一样，在后期再做白平衡）

如果想尝试16位图像，最好将USB带宽设置成大于5的数（对于QHY5III462C而言），否则因为USB带宽不够会导致图像卡住。然后在COLORSPACE框中设置为“mono16”此时相机工作在16位模式（实际为12位，将低位补零）

勾选”LX”模式，可以将曝光时间范围扩展到长曝光时间。QHY5III系列相机有放大器辉光控制电路，能够显著的降低放大器辉光，因为是非制冷相机，建议不要用太长的曝光时间，否则背景热噪声会起来。对于深空拍摄，建议用短曝光+大量叠加的方法来进行拍摄。

有很多天文软件支持ASCOM，可以通过ASCOM连接5III系列相机*。

*注意目前QHY5III462C仅支持普通的ASCOM拍摄模式，还不支持ASCOM的视频模式。为了获得最大的动态范围和效果，ASCOM驱动默认使用最大位数传输（对于QHY5III462C，12位），图像统一按照16位的格式存储，低位补零。下面以典型软件MAXIMDL为例。

运行MAXIMDL软件。在相机型号中，选择ASCOM（左图），然后选择QHYCCD-Cameras-Capture （右图）。在属性中，选择QHY5IIIxxx Camera。窗口中的速度和overscan校准选项是没有用的，请忽略。

下面是一张QHY5III462C在MAXIMDL里面使用的场景。请注意由于QHY5III系列相机是不含有内置大容量帧存储器的，因此不能缓冲一帧的画面，在传输过程中，有可能出现丢帧现象。如果丢帧以后，相机会尝试重新拍摄一张，因此有时候可能会等更长时间以获得一帧图像。

当改变曝光时间为长曝光时间时，CMOS芯片可能会输出几帧短曝光的帧，这几帧可能会被输出，但是之后的帧将是正常的长曝光的帧。

您可以使用PHD导星软件和相机的内置导星口进行导星。PHD导星软件也是通过ASCOM连接QHY5III462C的。

1.在PHDGudiing 2.5的相机按钮里，选择ASCOM Camera和On-camera导星连接方式

2.选择连接按钮，然后出现ASCOM camera chooser窗口，在相机列表里面选择QHYCCD-Camera-Capture
3.在相机属性设置里面选择QHY5IIIxxx camera

6. 一般情况下您可以设置增益为1，偏置为10，未来可以设置更适合您的参数。速度和overscan校准功能在这里是没有用的，请忽略
7.连接相机和赤道仪
8.选 按钮开始连续预览

9. 在画面中选择一个星点，出现绿色框，然后选择 开始校准赤道仪和导星。

网络摄像头是QHY5III系列相机支持的一个特殊功能，它可以通过BroadCast Video WDM Drive将视频图像发送到多个目标软件上。比如，你可以使用SharpCap软件来控制QHY5III462C相机，同时在SharpCap上显示的视频图像可以发送到任何支持WDM相机的软件，比如HandyAvi, Adobe video encoder以及即时通讯软件。这个功能可用作直播输出使用。使用方式如下：

1．下载并安装视频广播WDM驱动。执行AllInOne安装，勾选BroadCast WDM Camera选项。安装过程执行结束，右键计算机找到设备管理器，查看有图像设备名称为QHYCCD BroadCast WDM Camera即为安装成功。

2. 连接相机至电脑并启动SharpCap。通常使用sharpcap连接相机作为广播端，连接相机之后需要打开Enable Live Broadcast开关进行广播。

4. 在使用的软件中，选中QHYCCD camera (WDM)作为您的网络摄像头。常见的配合软件（即广播接收端）有：Obs，UFOCAPTURE、HANDYAVI、QQ视频功能等。AMcap测试效果图：

QHY5III相机的导星电路包含一个光耦隔离器。COMMON管脚一般会与GND连接。通常来自赤道仪的四个方向管脚在赤道仪电路上被内部上拉，因此当QHY5III发出导星脉冲时，光耦将其拉低，实现导星命令的输出

导星线RJ11水晶头线序
该线序完全兼容EQ5/EQ6/艾顿/星特朗等赤道仪。管脚顺序为（面向水晶头方向）

在赤道仪端的插座的线序为

如果您用其他型号赤道仪，请确认是否线序与上述线序相同。

1.QHY5III支持12位或者14位图像
QHY5III462C支持12位图像输出，不管是12位还是14位最后都转为成16位输出到电脑。（例如，12位是0-2047，映射到0-65535，14位是0-16383，也映射到0-65535）

2.如何得到最大的帧率
由于QHY5III系列相机具有非常高的帧率和数据量，并不是所有电脑都能达到最大的帧率。一般I7四核是没有问题的。但是CPU占用率也会影响最大帧率，因此在使用QHY5III时候尽量关闭其他占CPU的程序，腾出CPU来处理数据。如果CPU占用率太高，会导致程序响应很慢甚至崩溃。

3.如何避免相机卡死或者不流畅
如果相机经常出现卡死的情况，请检查下面的原因
3.1 是否电脑或者赤道仪存在漏电的现象，并且接地不好。如果电脑或者赤道仪存在漏电，漏电电流会经过USB线在相机和电脑之间传输，容易干扰USB传输信号。请保证电脑或者赤道仪接地良好，没有漏电问题。

3.2 是否USB端口的供电电压足够。有的笔记本电脑的USB端口电压输出不到5V，这样会导致相机供电不够而容易死锁。如果是这个情况，您可以用一个外部供电的USB3.0 HUB来连接相机。
3.3 是否CPU占用率过高。过高的CPU占用率容易导致图像卡死。您可以通过提高USB Traffic的值来降低USB传输速率，以解决CPU占用过高的问题，是的图像传输更加流畅（但是帧率会有所下降）

3.4 是否USB线的接触良好。有时候USB与电脑USB接口，或者USB线与相机USB接口的连接存在接触不良的情况，会导致USB传输容易卡死。您可以通过轻微摇动USB插头，来观察在摇动过程中是否图像卡死来确认这个问题。如果是这样，可以更换USB线，或者在USB插头中加入少量硅油或者机油，可以有效的解决接触不好的问题。

3.5 避免静电。有时候人体的静电会导致相机卡死。特别是当人体接触相机的一瞬间。您可以在接触相机之前先接触一下电脑的金属外壳，以释放静电，再与相机接触。

3.6 有的计算机的前置USB口，由于在电脑机箱内部通过了连线与主板连接，高速信号的性能会受到影响，供电能力也可能会降低。容易导致USB传输卡住或者不流畅。因此避免使用前置USB口，尽量使用后置的USB口。后置USB口是直接在主板上走线，信号和电流都能得到保障

3.7 根据USB3.0的特性，USB3.0的最大线缆支持长度约为3米，在3米以上无法保证传输稳定性。为了保证图像质量，QHY标配USB线缆长度为1.8米，请使用标配电缆连接相机到电脑。
如果有延长USB线缆的需求，请告知经销商，QHY选配件中提供有源USB延长线（带有信号放大器）如图，此USB延长线编号为030028（5米），030029（10米）。

4. QHY5III的与望远镜连接的接口是怎样的？如何给QHY5III配C口镜头
QHY5III462相机采用了1.25英寸目镜外形设计，因此可以放入1.25寸目镜中，无需额外的接口。自身还包含了转C口的前端，可以与C口镜头连接。 注意这个后截距是略小于17.5mm的标准C后截距的。之所以这样设计，是可以通过1.25寸垫片来使其达到17.5mm的距离。如果距离设计得太靠近17.5mm，那么万一超过了，就没有办法了。但是需要注意要根据芯片尺寸来选择C口镜头。由于使用C口镜头，后截距是17.5mm，因此需要选用到转C口延长环。延长5mm后截距。

5. 如何清洁CMOS芯片或相机玻璃窗口
由于SONY的I芯片表面没有镀膜，因此清洁相对比较简单。可以拧开相机前端，然后用镜头纸对CMOS芯片进行清洁，也可以采用市面上的单反相机清洁套装进行清洁。
对于相机的玻璃窗口，由于镀有增透膜或者红外截止滤镜，更容易被划伤，因此需要小心进行清洁。

6. 在开启DDR模式的状态下相机运行一段时间后帧率下降为0，该如何解决？
有部分用户反映，其带有DDR模块的相机在SharpCap上运行一段时间后帧率下降为零；这样的问题是由于CMOS芯片的输出速率高，而计算机的接收速率慢导致的。CMOS传感器一旦开始工作就会不间断地曝光，输出图像，周而复始，并且不能停顿。如果计算机由于操作系统的原因暂停USB传输过于频繁，就会导致DDR数据溢出，使得坏帧不断产生，进入DDR的图像没有一张图像是完整的，因此帧率为零。
解决方法：
第一个方法是通过提高USB traffic的值，来降低相机帧率，从而避免相机卡死。需要注意的是之前的SharpCap补丁不能够将USB traffic的值设置的很大，因此需要官方网站上下载并安装最新的SharpCap补丁。
第二个方法就是在SharpCap关闭DDR模式，但是对于性能不是非常好的电脑，由于其本身数据传输速度较慢，这种方法不一定有效。

SharpCAP在启动的时候，将使用默认的白平衡，即R:G:B=1:1:1. 因此您看到的图像是偏绿的（如下图）。因为从彩色CMOS芯片的感光效率曲线来看，对绿光的响应是最高的。为了获得正确的白平衡，您需要进行手动白平衡调节。

对于彩色相机，SharpCAP会自动打开白平衡调节功能进度条，可以进行调节。由于白平衡是红绿之间的感光比例，以及蓝绿之间的感光比例，因此你可以首先固定绿色值为128.然后调节红色和蓝色。

例如，经过调节以后，蓝色为255，红色为161，现在看起来颜色好多了。如果您需要更多的蓝色，由于蓝色已经达到255不能再向上调节了，这种情况下，您可以适当降低绿色。然后再进行调节。这样可以获得更大的比例。

我们之前说过，您在使用彩色相机的时候，应该设置OFFSET足够的低，让暗场背景值接近于零。然后您可以很容易的调节好白平衡。如果OFFSET的值太高，会导致白平衡很难调准。

这个原因是在于白平衡是因为感光器件对红绿蓝有不同的灵敏度响应。所以我们使用一个系数来乘以RGB的像素值，使其白的地方RGB的颜色值相等。但是当有一个偏置存在的时候，这个值将不会不正确而且会变化，例如，假定绿色的灵敏度是红色的两倍,

G=2R 为了获得白平衡，我们给红色像素乘以2

R’=2R= G 所以R=G 就是获得了白平衡。

但是当有偏置存在的时候，由于偏置是在每一个像素值上增加的一个固定常数，所以您看到的图像将是

R’’=R+bias
G’’=G+bias=2R+bias

现在这个比例R’’:G’’=(R+bias)/(2R+bias)。并不等于1:2。而且比例会随着亮度的变化而变化，并不是一个定值。这样就无法通过乘以一个系数来对整个图像做白平衡了。例如当红色亮度值为1000时，绿色为2000，偏置的常数是500时，但实际比例却是

(1000+500)L2000+500)=1500：2500

而当红色亮度值是500，绿色亮度值是1000，但是比例却是：
（500+500）：（1000+500）=1000:1500

因此会导致在不同亮度情况下。他们的比值是不固定的，也就无法用一个固定的比例来校正白平衡了。
